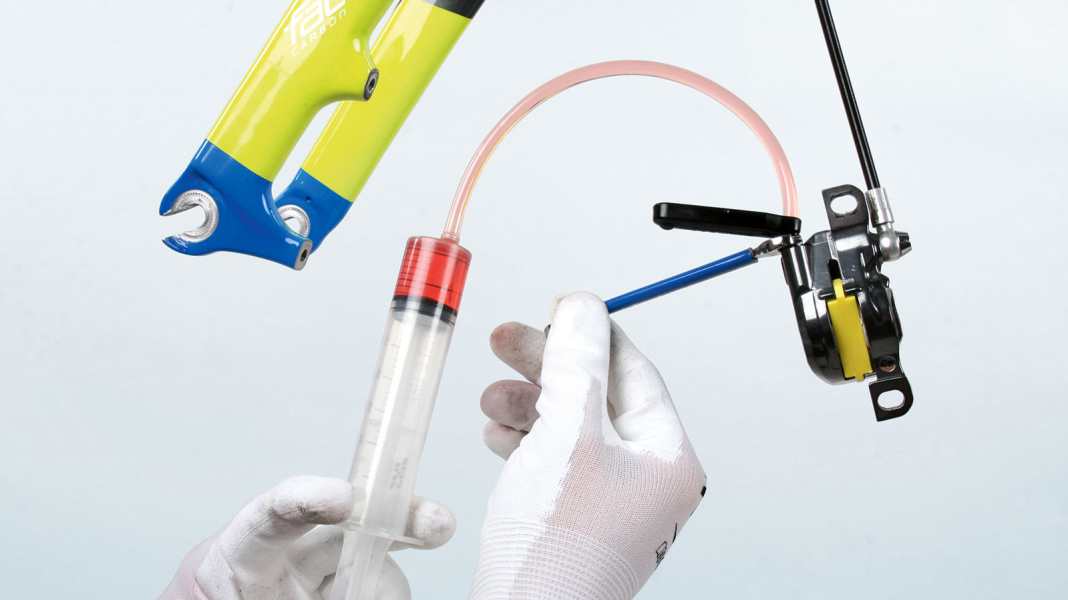

Workshop: So entlüften Sie hydraulische Shimano Rennrad-Scheibenbremsen

Schwierigkeitsgrad für die Schrauberarbeiten an der Rennrad-Scheibenbremse: für begabte Hobbymechaniker

Das richtige Werkzeug fürs Entlüften von Shimano-Scheibenbremsen

• Innensechskant
• Drehmomentschlüssel
• Schraubendreher
• Spitzzange
• Entlüftungs-Set
• Lenkerhalter

Material & Hilfsstoffe

• vom Hersteller freige­gebene Bremsflüssigkeit
• saugfähige Lappen
• Plastiktüte

Tipps zum Scheibenbremsen-Entlüften am Rennrad

PRÜFEN
Ziehen Sie die Bremshebel nach dem Entlüften und grundsätzlich vor jeder Fahrt. Es muss sich sofort ein solider Druckpunkt einstellen. Der Hebel darf sich nicht bis zum Lenker durchziehen lassen. Müssen Sie pumpen, bis der Hebel allmählich nach etwa einem Drittel des Weges Druck aufbaut, sollten Sie nicht fahren. Entlüften Sie das System.

FLÜSSIGKEIT
Die Flüssigkeit variiert von Hersteller zu Hersteller. Shimano verwendet Mineralöl, SRAM eine DOT-Flüssigkeit. Verwenden Sie grundsätzlich nur freigegebene Flüssig­keiten. Beachten Sie, dass DOT-Flüssigkeit aggressiv zu Haut, Kleidung und Lacken ist. Tragen Sie immer aus­reichende Schutzkleidung, zumindest Arbeitshandschuhe, Brille und alte Bekleidung.

ANLEITUNG
Bremsen sind nicht genormt, sie unterscheiden sich in ­Aufbau und Handhabung. Das gilt auch für den Entlüftungsvorgang. Beachten Sie zusätzlich die Anleitungen auf den Hersteller-Websites von Shimano, SRAM, Campagnolo oder Tektro. Legen Sie bei der Demontage alle Einzelteile stets so ab, dass Sie beim Zusammenbau die richtige Reihenfolge einhalten.

HELFER
Bremsen zu entlüften erfordert oft die berühmte "dritte Hand". Am sinnvollsten ist ein Helfer, der assistiert, wenn zugleich der Bremshebel am Lenker gezogen, der Bremssattel festgehalten und die Entlüftungsschraube geöffnet werden muss.

KONTROLLE
Kontrollieren Sie den Sitz der Schrauben nach 100 bis 300 Kilometern Fahrt und danach alle 2.000 Kilometer. In diesem Intervall sollten Sie auch prüfen, ob alle Anschlüsse und Leitungen dicht sind. Ziehen Sie dazu die Bremshebel und halten Sie diese ein paar Sekunden fest.

Shimano Rennrad-Bremsen entlüften: die Do-it-Yourself Anleitung

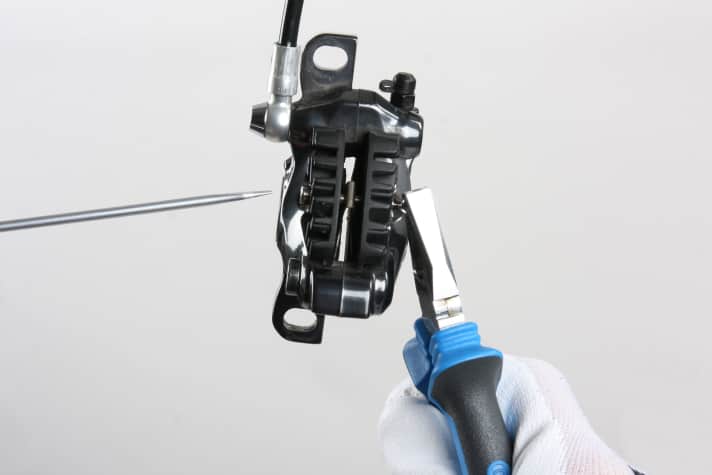

1 Sicherung Bremsbeläge entfernen

Hängen Sie das Fahrrad mit fixiertem Lenker in einen Montageständer. Lösen Sie die Bremsleitung von der Gabel und schrauben Sie die Bremse lose. Demontieren Sie die Bremse, ziehen Sie den Splint vom Belagshalter und schrauben Sie den Belagshalter heraus.

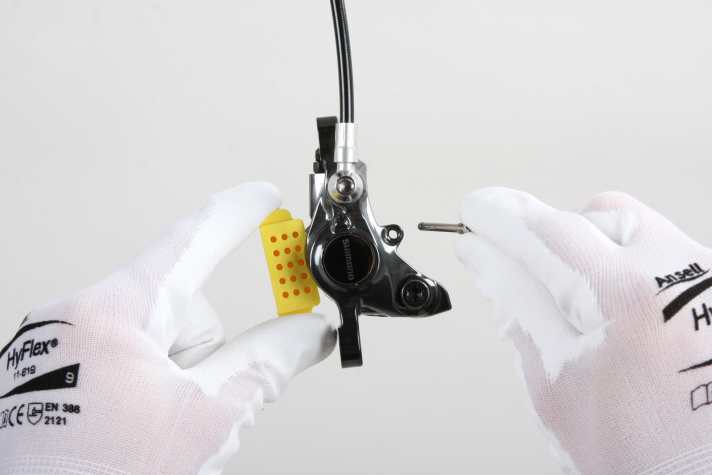

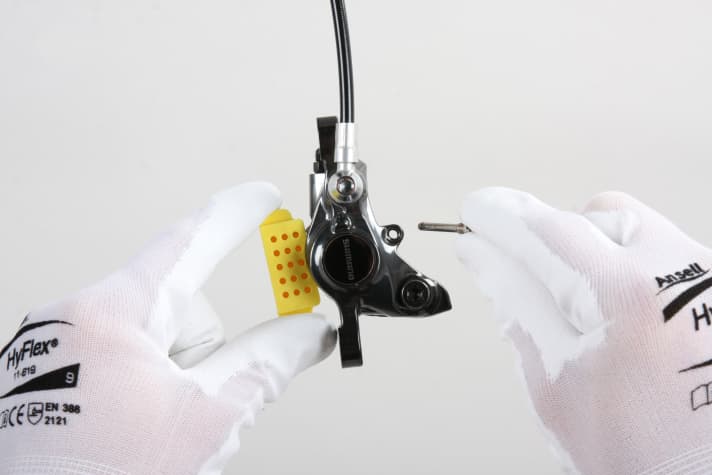

2 Bremsbeläge entnehmen

Entnehmen Sie die Bremsbeläge und drücken Sie mit dem Kunststoff-Zwischenstück aus dem Entlüftungs-Set die Bremskolben gefühlvoll in ihre Endstellung zurück. Führen Sie das Zwischenstück ein und befestigen Sie es mit dem nur leicht einzudrehenden Belagshalter. Hängen Sie den Bremssattel sachte nach unten.

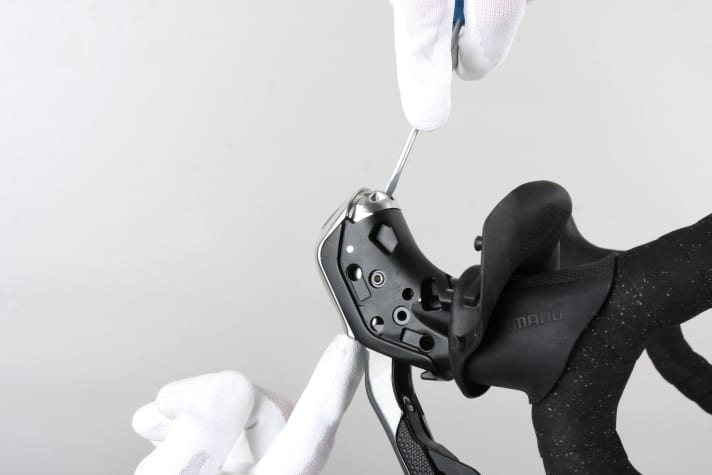

3 Abdeckung entfernen

Ziehen Sie den Bremshebel leicht und drehen Sie die Befestigungsschraube der Abdeckung komplett heraus. Halten Sie den Hebel weiter gezogen, lösen Sie die Abdeckung unten nach vorne weg und nehmen Sie diese nach oben hin ab.

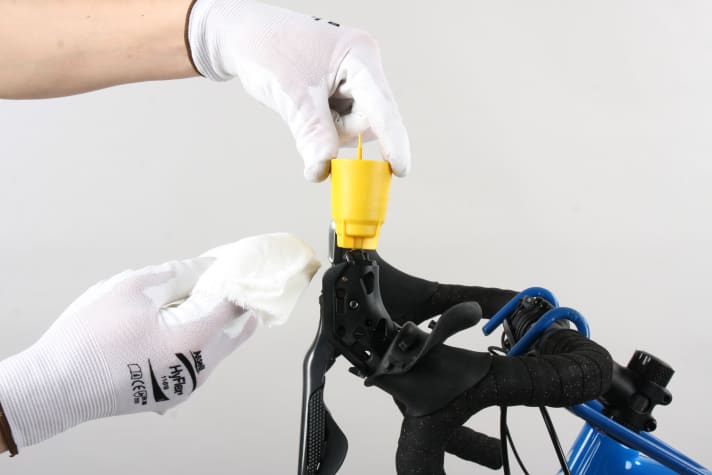

4 Trichter am Bremshebel anbringen

Lösen und nehmen Sie die Entlüftungsschraube zusammen mit dem Dichtungs-O-Ring ab. Drehen Sie den Trichter vorsichtig und nur leicht ein, er sollte senkrecht stehen, achten Sie auf den sauberen Sitz des O-Rings am Stutzen. Stellen Sie den geöffneten Behälter der Ersatz-Bremsflüssigkeit auf die Arbeitsplatte.

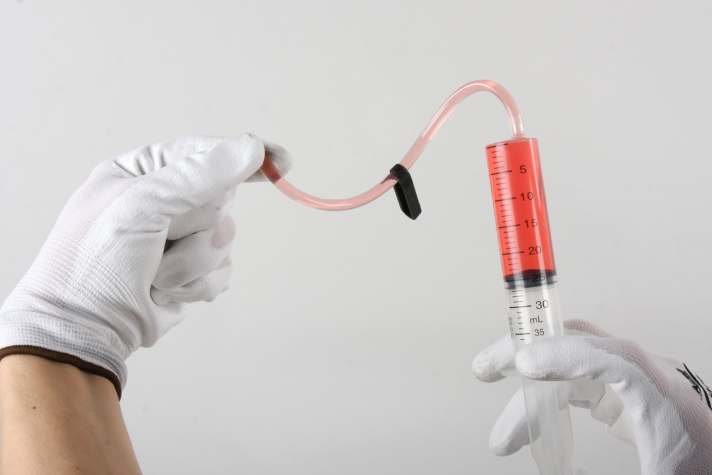

5 Spritze befüllen

Ziehen Sie die Spritze mit dem Entlüftungsschlauch zu mindestens zwei Dritteln mit Bremsflüssigkeit auf. Dann: Spritze umdrehen, Flüssigkeit erst vollständig in den Kolben ziehen und anschließend die Luft aus Spitze und Schlauch vollständig herausdrücken.

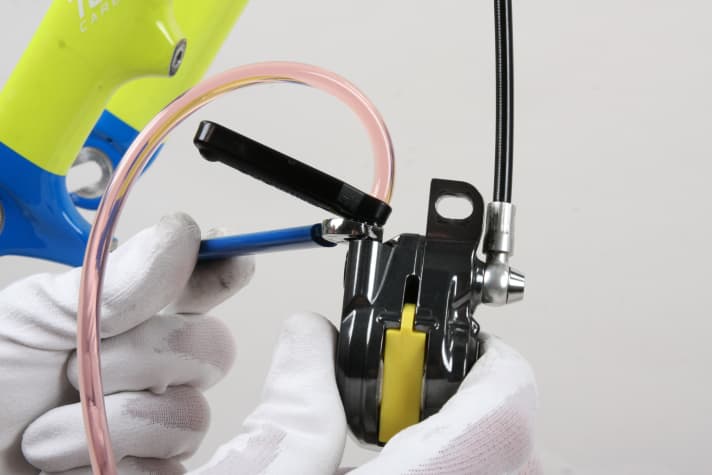

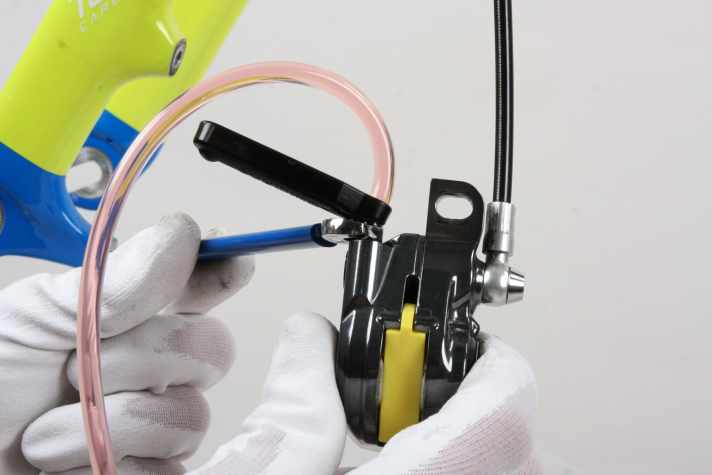

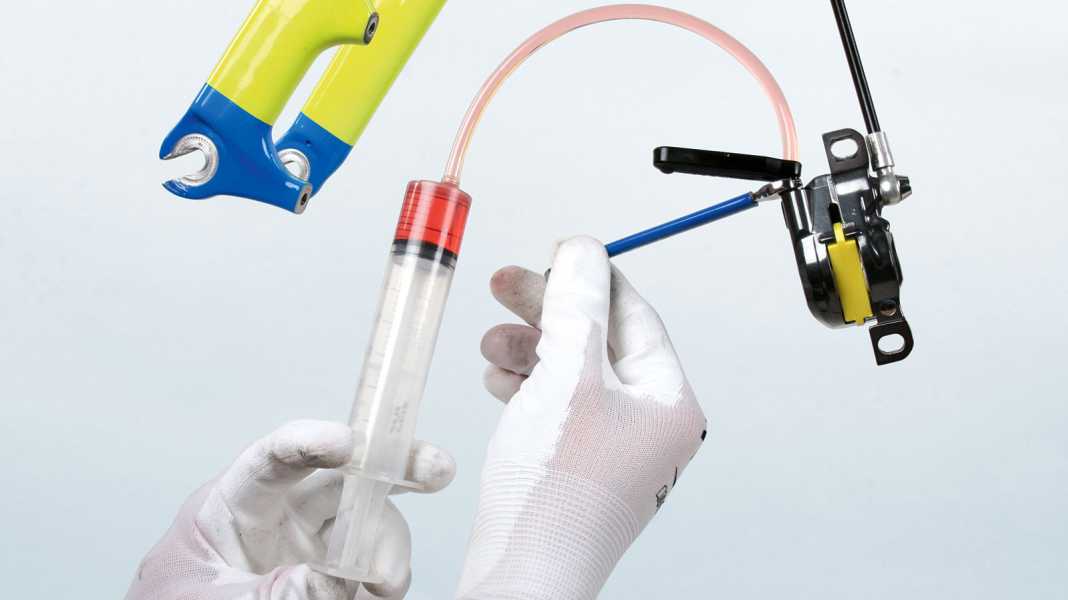

6 Schlauch am Bremssattel anbringen

Setzen Sie den passenden Ring- oder Maulschlüssel auf den Sechskant der Entlüftungsschraube. Schieben Sie den gefüllten Schlauch auf die Entlüftungsschraube des Bremssattels. Sichern Sie den Schlauch mit der Halterung, damit er nicht abrutscht.

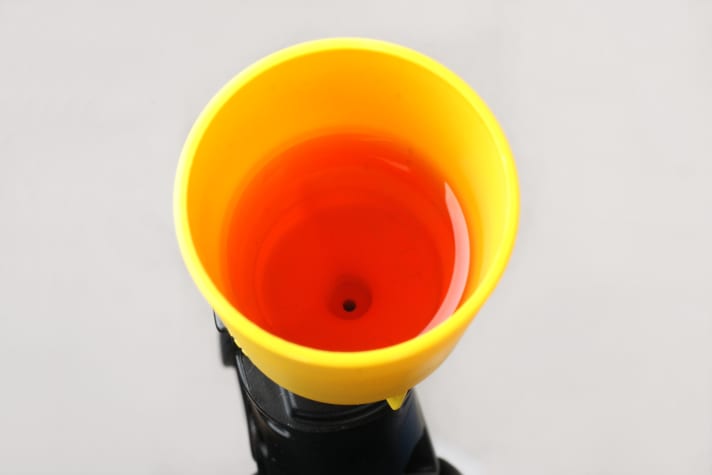

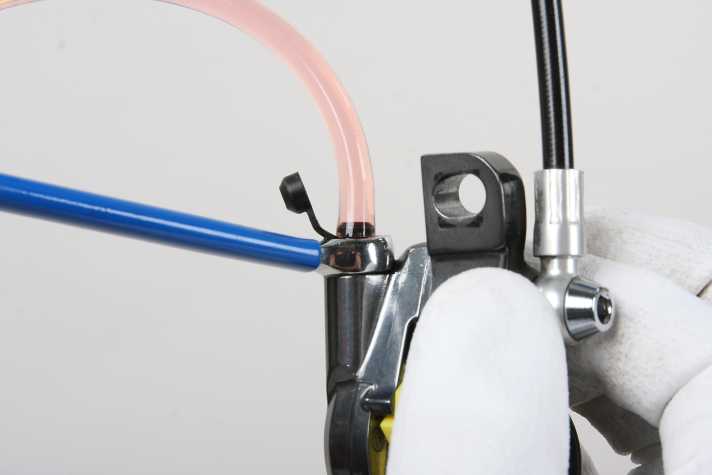

7 System entlüften

Öffnen Sie die Entlüftungsschraube maximal eine viertel Umdrehung. Drücken Sie den Kolben der Spritze langsam und gleichmäßig ein. Öl tritt nun oben am Trichter aus. Drücken Sie so lange, bis keine Luftblasen mehr austreten. Achtung: Nicht am Bremshebel der Rennrad-Scheibenbremse ziehen!

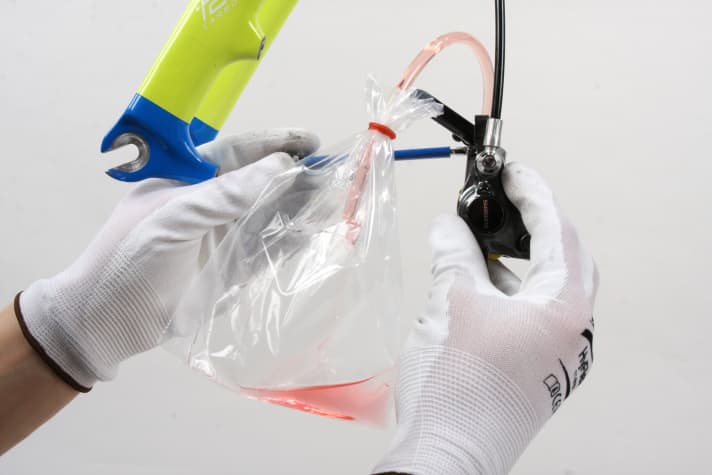

8 Entlüftungsbohrung schließen

Sind keine Blasen mehr im Trichter, schrauben Sie die Entlüftungsbohrung wieder zu. Lassen Sie den Schlauch an der Entlüftungsschraube und nehmen Sie die Spritze ab. Führen Sie den Entlüftungsschlauch in eine durchsichtige Plastiktüte und befestigen Sie diese mit einem Gummiring.

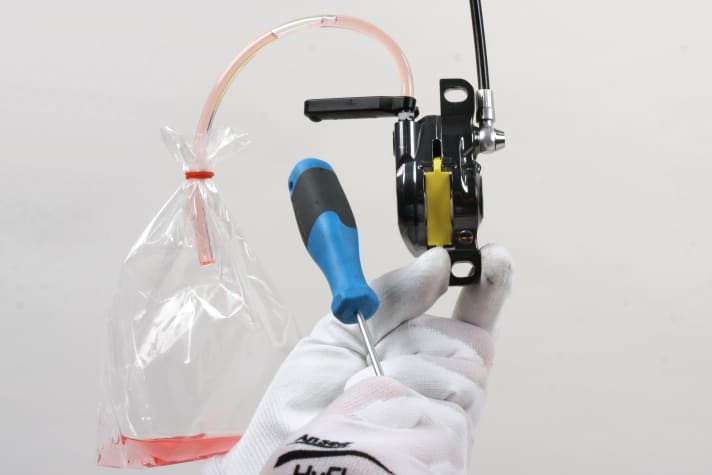

9

Halten Sie den Bremssattel fest und öffnen Sie die Entlüftungsschraube. Bremsflüssigkeit tritt aus. Ziel ist, dass keine Luftblasen mehr in der Flüssigkeit sind.

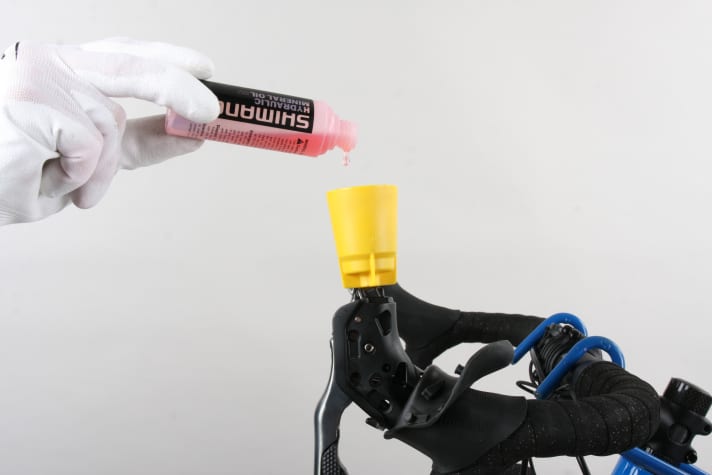

10

Wenn im Trichter der Pegel sinkt, schließen Sie die Entlüftungsschraube unten und füllen Bremsflüssigkeit nach. Achten Sie darauf, dass keine Blasen im Trichter sind, bevor Sie am Bremssattel wieder öffnen und weitere Flüssigkeit ablassen.

11

Klopfen Sie während dessen wiederholt leicht zuerst an den Bremsgriff oben und dann an den Bremssattel. Dies löst eventuell anhaftende Bläschen. Kommen keine Blasen mehr, schließen Sie die Entlüftungsschraube.

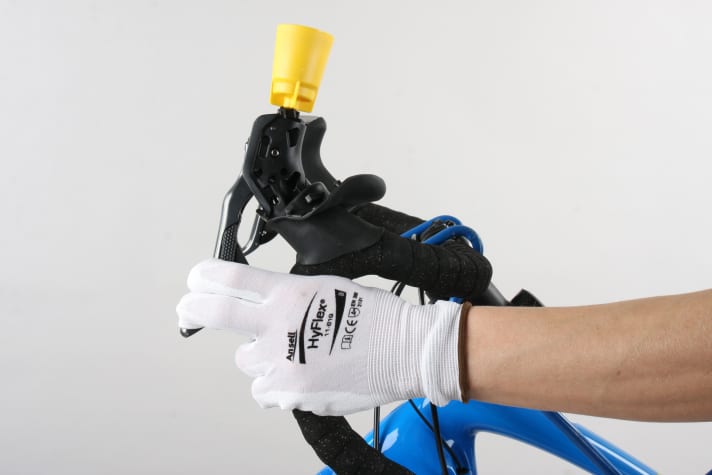

12 Bremshebel ziehen für letzte Luftbläschen I

Ziehen und halten Sie den Bremshebel. Öffnen und schließen Sie die Entlüftungsschraube zwei- bis dreimal für einen kurzen Moment. Ziehen Sie danach den Bremshebel noch mehrfach, damit die letzten Bläschen in den Trichter steigen können. Der Druckpunkt muss nach etwa einem Drittel des theoretischen Hebelwegs stabil sein.

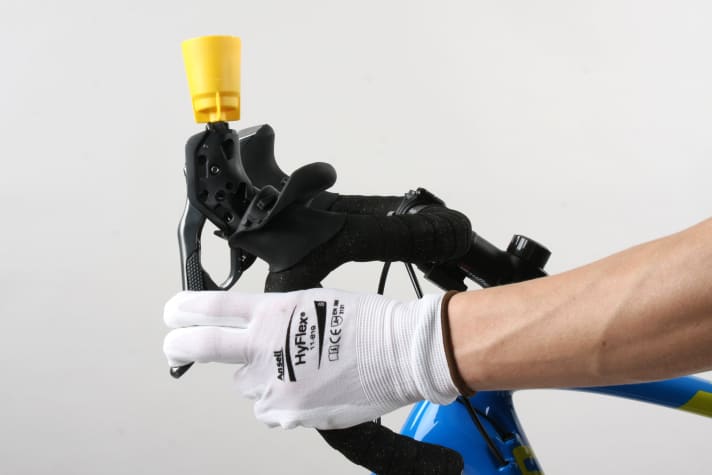

13 Bremshebel ziehen für letzte Luftbläschen II

Drehen Sie das Rad so, dass der Trichter leicht nach hinten geneigt wird, und anschließend auch in die Gegenrichtung. Ziehen Sie immer wieder am Bremshebel, um möglicherweise noch enthaltene Bläschen entweichen zu lassen. Der Druckpunkt muss nach etwa einem Drittel des theoretischen Hebelwegs stabil sein.

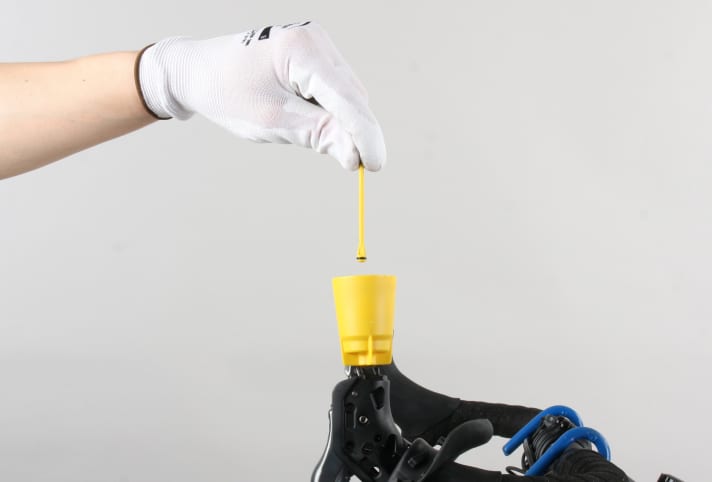

14 Ölstopper abdichten

Passt alles, dichten Sie den Anschluss des Öltrichters mit dem Ölstopper ab, an dem ein Dichtring befestigt ist. Schrauben Sie den Öltrichter mit gut sitzendem Ölstopper ab.

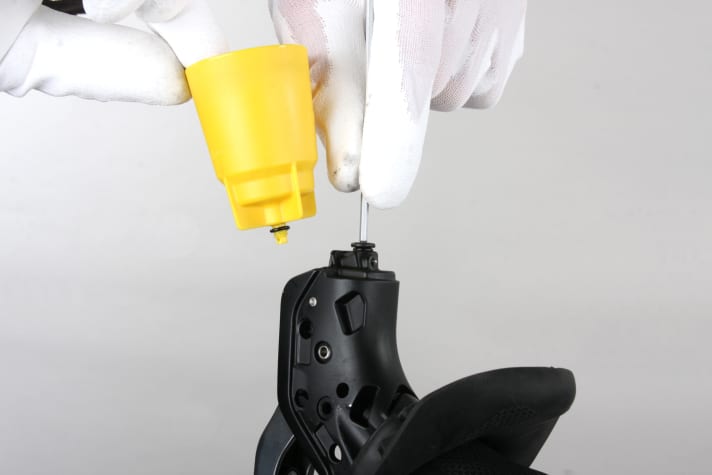

15 Öltrichter abschrauben

Halten Sie einen saugfähigen Lappen bereit, um eventuell austretende Bremsflüssigkeit aufzunehmen. Saubere Bremsflüssigkeit können Sie wiederverwenden. Milchig verfärbte Flüssigkeit sollten Sie fachgerecht über eine Sammelstelle entsorgen.

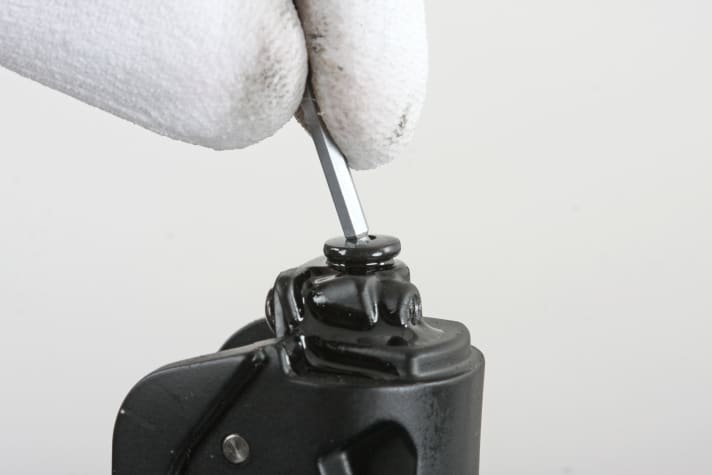

16 Schraube am Bremshebel einschrauben

Drehen Sie die Verschlussschraube gefühlvoll mit 0,3 bis 0,5 Newtonmeter an. Achten Sie auf sauberen Sitz des dichtenden O-Rings. Dabei tritt etwas Bremsflüssigkeit aus, das ist erwünscht.

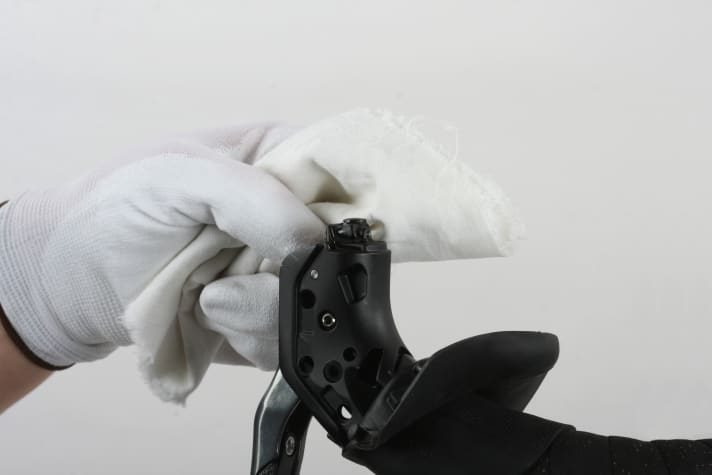

17 Hebel von Bremsflüssigkeit säubern

Wischen Sie den Bereich trocken. Nehmen Sie am Bremssattel den Schlauch samt Beutel ab. Schließen Sie die Kappe der Entlüftungsschraube. Wischen Sie auch den Bremssattel sauber. Zu viel ausgetretene Bremsflüssigkeit entfernen Sie mit etwas Bremsenreiniger.

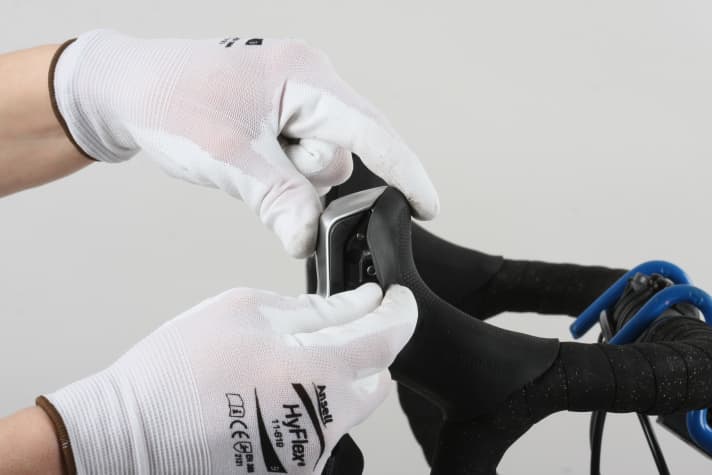

18 Bremshebel zurückbauen

Hängen Sie den Zierdeckel oben ein und kippen Sie ihn nach unten. Schrauben Sie den Deckel fest. Stülpen Sie den Griffgummi nach vorne und hängen Sie diesen in alle Ecken und Kanten ein.

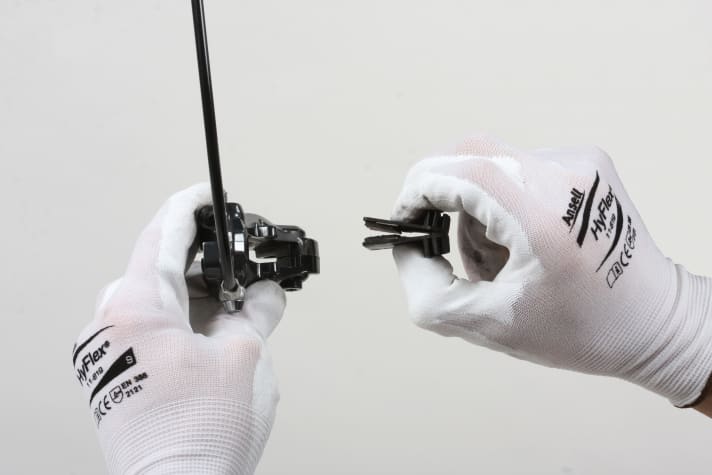

19 Bremsbeläge wieder einbauen

Lösen Sie den Befestigungsbolzen und entnehmen Sie das Kunststoff-Zwischenstück. Drücken Sie die Beläge gegen die Federspannung etwas zusammen und führen Sie diese zur Fahrtrichtung korrekt platziert in den Bremssattel. Sichern Sie die Beläge mit dem Bremsbelagsbolzen und schieben Sie den Sicherungssplint auf.

20 Bremssattel ausrichten

Setzen Sie gegebenenfalls das ausgebaute Laufrad wieder ein. Kontrollieren Sie den Verlauf der Bremsleitung und positionieren Sie den Bremssattel an der Gabel. Drehen Sie die Schrauben zunächst nur leicht an, der Bremssattel muss noch verschiebbar sein. Fixieren Sie den Bremsschlauch an der Gabel.

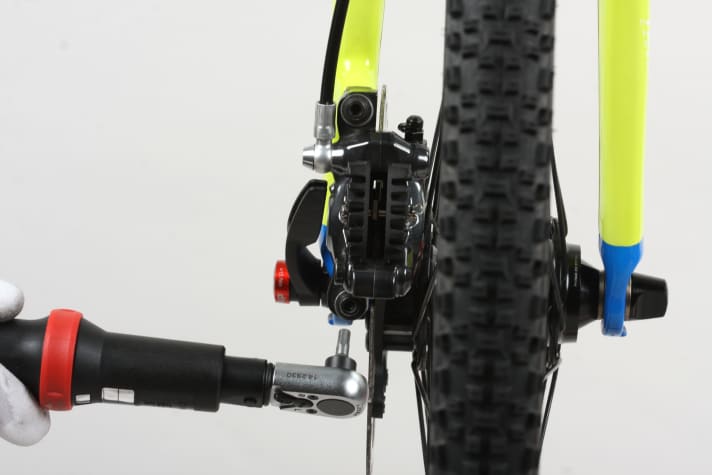

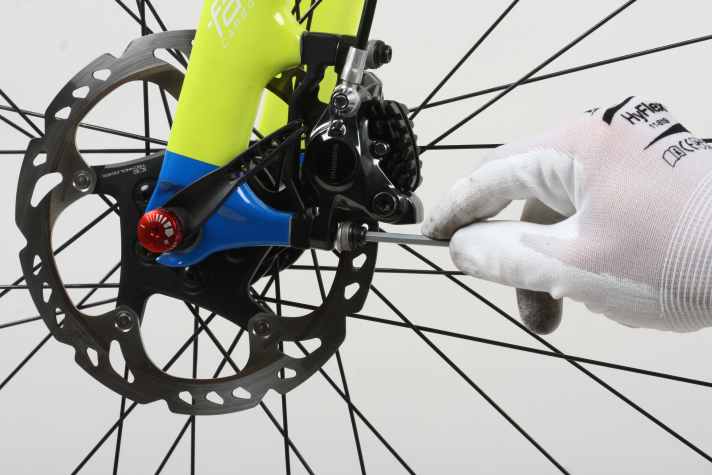

21 Bremssattel festziehen

Ziehen Sie den Bremshebel, damit sich der Bremssattel mittig ausrichten kann. Drehen Sie die Schrauben bis zum vorgeschriebenen Drehmoment an. Drehen Sie das Laufrad und bremsen Sie ab. Lösen Sie den Hebel, drehen Sie das Rad erneut: Die Scheibe darf nicht schleifen. Andernfalls müssen Sie nochmals lösen und ausrichten.
