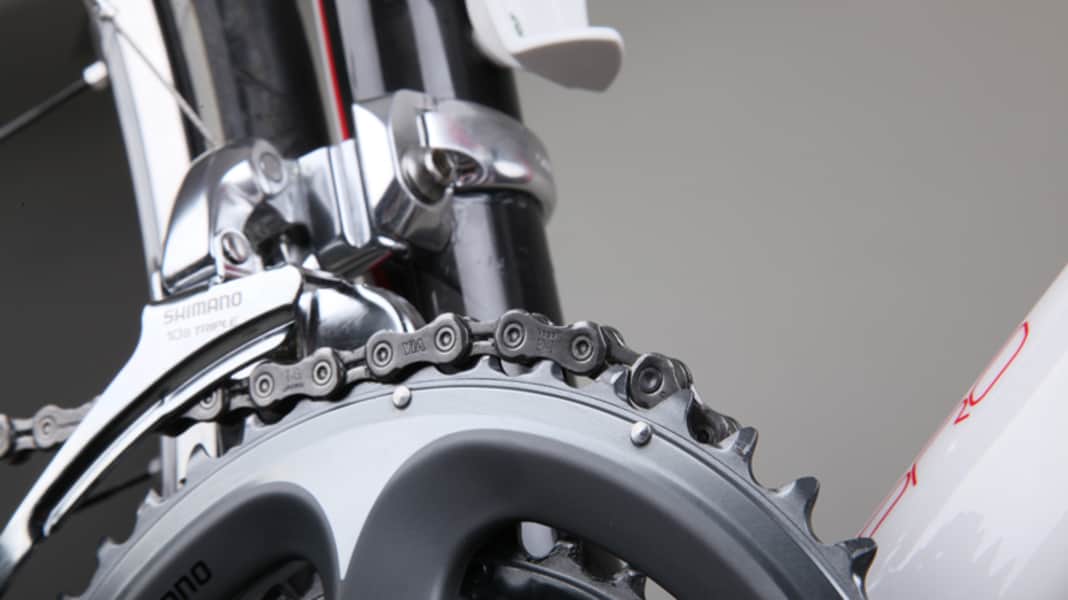

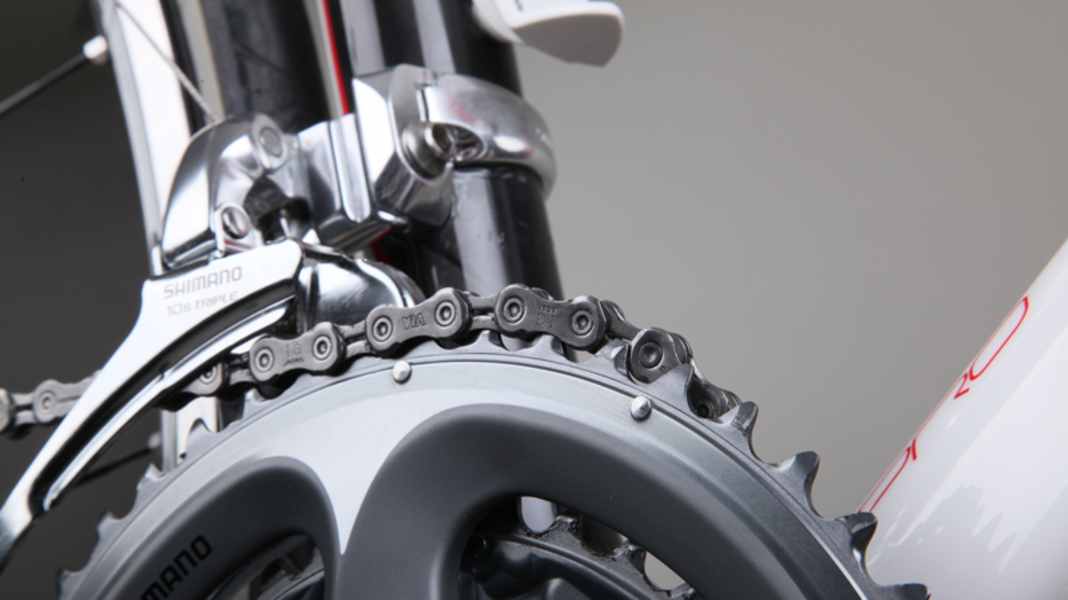

Rennrad Umwerfer einstellen - So stellen Sie den Umwerfer ein

Schwierigkeitsgrad: für begabte Hobbymechaniker

Werkzeug:
• Innensechskant-Schlüssel, Drehmoment-Schlüssel mit Bits, Schlitz- oder Kreuzschlitzschraubendreher

Hilfsstoffe:
• Carbon-Montagepaste

TIPPS:
Gegenkontrolle
Bei Shimano-Umwerfern prüfen Sie die richtige Zugspannung, indem Sie aufs größte Kettenblatt und größte Ritzel schalten. Bei entspannter Trimmstufe (sofern vorhanden) darf der Umwerfer zur Kette einen Abstand von maximal 0,5 Millimetern haben.

Funktonstest
Testen Sie die Schaltungseinstellung vor der Fahrt gründlich! Während das Rad im Montageständer hängt, schalten Sie bei wechselnder Kurbeldrehzahl mehrmals schwungvoll vom großen aufs kleine Blatt, wenn hinten das größte Ritzel aufliegt. Wiederholen Sie die Prüfung mit der Kette auf dem kleinsten Ritzel.

Probefahrt
Machen Sie nach der Einstellung eine Testfahrt abseits des Straßenverkehrs und schalten Sie nochmals alle Gänge durch.

Kontrolle
Kontrollieren Sie die Schrauben der Zugbefestigungen und die Befestigung von Schaltwerk und Umwerfer mit einem Drehmomentschlüssel gemäß den Angaben Ihres Schaltungsherstellers nach 100 bis 300 Kilometern Fahrt, danach alle 2.000 Kilometer.

POSITION KONTROLLIEREN

1

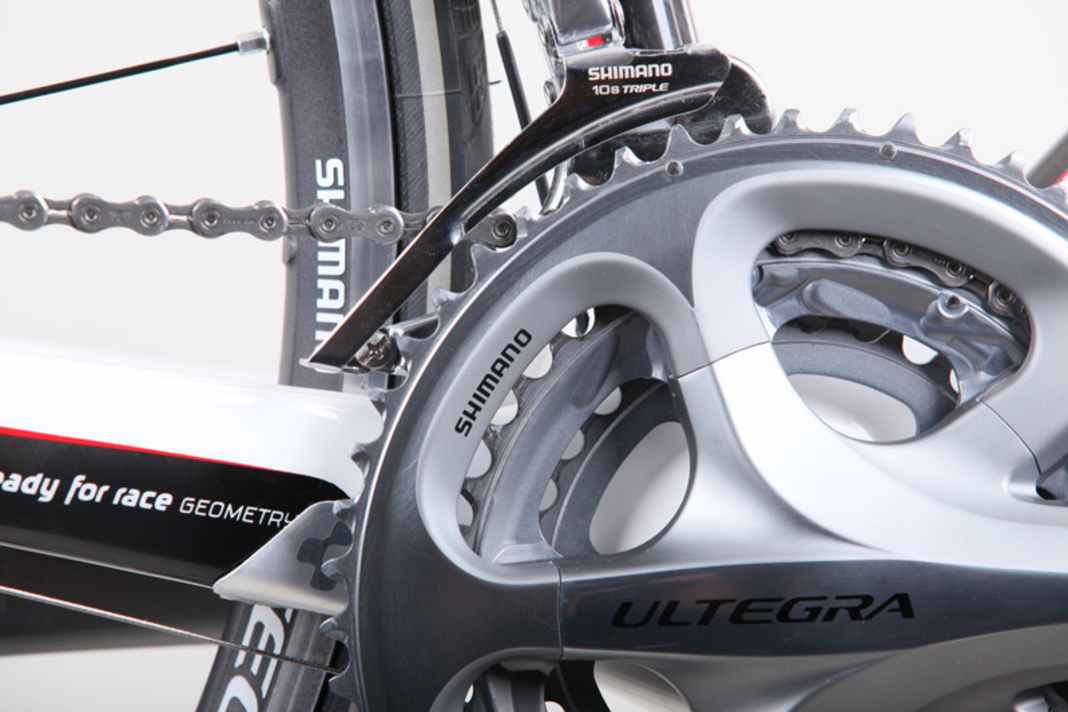

Schalten Sie aufs größte Ritzel und aufs kleinste Kettenblatt. Die Unterkante des Umwerfer-Leitblechs sollte gleichmäßig etwa zwei Millimeter über dem großen Kettenblatt verlaufen. Moderne Kettenblätter haben teils unterschiedlich geformte Zähne – die höchsten sind der Maßstab für den Abstand!

2

Schauen Sie von oben, vorne und hinten auf Umwerfer und Kettenblatt. Das äußere Leitblech muss parallel zu den Kettenblättern stehen. Fällt Ihnen die Einschätzung schwer, drücken Sie den Schalthebel leicht, damit das Leitblech direkt über den Zahnspitzen steht.

3

Ist eine dieser beiden Bedingungen nicht erfüllt, entspannen Sie den Schaltzug, indem Sie aufs kleine Kettenblatt schalten. Lösen Sie die Befestigungsschraube des Umwerfers an der Rahmenbefestigung oder an der Klemmschelle am Rahmen, indem Sie sie ein bis zwei Umdrehungen gegen den Uhrzeigersinn bewegen.

4

Justieren Sie den Umwerfer und halten Sie ihn in der richtigen Position fest. Drehen Sie die Schraube wieder gemäß Herstellerempfehlung fest (bei Sockelbefestigung meistens 5 bis 7 Newtonmeter).

5

Schellen an Carbonrahmen 6 müssen Sie umsichtig festschrauben. Beginnen Sie mit 2,5 Newtonmeter und steigern Sie in Schritten von 0,5 Newtonmeter, bis die Schelle verdrehsicher sitzt.

6

Hält der Umwerfer bei 3,5 Newtonmeter noch nicht, tragen Sie an der Schellen-Innenseite Carbonmontagepaste auf. Kontrollieren Sie dann erneut, ob das Leitblech nun richtig ausgerichtet ist.

UMWERFER EINSTELLEN

1

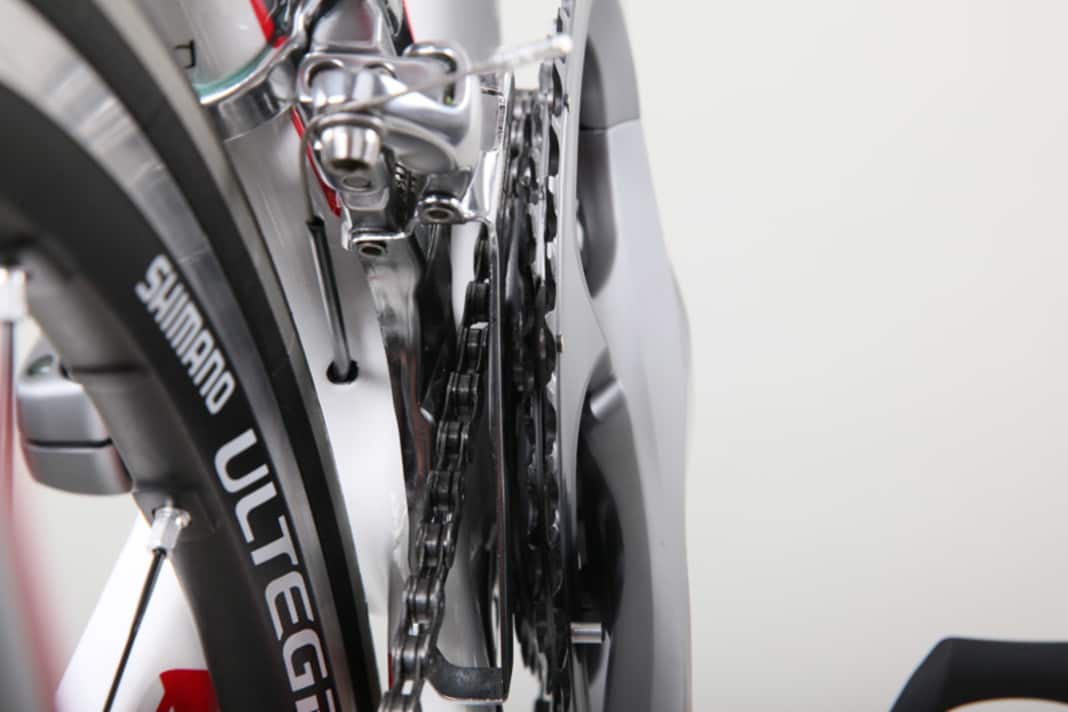

Kontrollieren Sie den Abstand des inneren Leitblechs zur Kette bei entspanntem Zug (Kette auf dem kleinen Blatt. Drehen Sie dazu die Kurbel – die Kette darf nicht streifen, der Abstand muss jedoch so klein wie möglich sein. Mehr als ein halber Millimeter Abstand kann dazu führen, dass die Kette beim Schalten abgeworfen wird. Stellen Sie den Abstand mit der innen liegenden Endanschlagschraube ein.

2

Diese Schraube lässt sich meist nur schwer drehen, weil der Umwerfer mit hoher Federkraft aufliegt; entlasten Sie die Schraube, indem Sie den Werferkäfig von Hand etwas nach außen schwenken. Drehen Sie die innere Schraube in Viertelumdrehungen im Uhrzeigersinn ein, bis die Stellung des Umwerfers stimmt.

3

Überprüfen Sie die Zugspannung: Dazu muss die Spannschraube des Umwerferschaltzuges am Unter- oder Steuerrohr ganz hineingedreht und der Schaltgriff entspannt sein (Kette auf dem kleinen Kettenblatt). Ziehen Sie den Zug probeweise vom Unterrohr weg – der Umwerfer sollte sich dann möglichst unmittelbar bewegen.

4

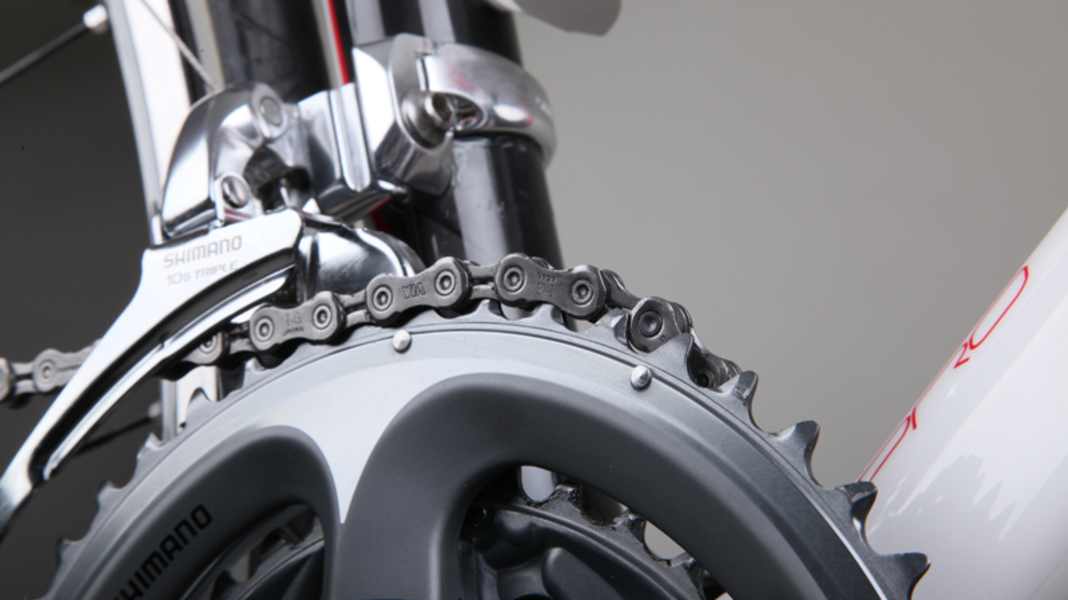

Ist dies nicht der Fall, drehen Sie die Spannschraube (Bild 5) an der Klemmschelle eine Umdrehung heraus. Straffen Sie den Zug, indem Sie ihn festhalten, die Zugklemmschraube (Bild 4) ein bis zwei Umdrehungen öffnen, den Zug straffziehen und wieder klemmen (Drehmoment 5 bis 7 Newtonmeter). Schalten Sie auf ein mittleres Ritzel und aufs große Kettenblatt.

5

Klettert die Kette nicht, ist die 6 Zugspannung noch zu gering. Spannen Sie den Zug mit der Spannschraube an Steuerrohr oder Unterrohr um eine halbe Umdrehung entgegen den Uhrzeigersinn. Versuchen Sie erneut, auf das große Blatt zu schalten. Straffen Sie den Zug so lange, bis das problemlos klappt.

6

Lassen Sie die Kette auf dem großen Blatt, schalten Sie aufs kleinste Ritzel. Der Umwerfer muss möglichst eng an die Kette justiert werden, damit diese nicht nach außen ab- geworfen wird. Schalten Sie aufs kleine Kettenblatt. Drehen Sie die äußere Endanschlagschraube eine Viertelumdre- hung ein. Schalten Sie wieder hoch. Wiederholen Sie das so oft, bis die Einstellung stimmt.

Weitere Werkstatt-Tipps gibt es im Standardwerk "Die Rennradwerkstatt" VK 14,90 Euro

TOUR-Autor Dirk Zedler ist u.a. Inhaber des Zedler-Instituts für Fahrradtechnik und -Sicherheit GmbH. Die Zedler – Institut für Fahrradtechnik und -Sicherheit GmbH widmet sich dem Prüfen von Fahrrädern und Bauteilen im eigenen Prüflabor. Zudem entwickelt und baut das Unternehmen Prüfsysteme und stattet damit Testlabore für Fahrradhersteller aus.
