Wissen Sie, wie groß der Rahmen Ihres Renners ist? Wie lang das Oberrohr, wie hoch der Sattel über dem Lenker? Wenn Sie ein neues Rad einstellen oder Ihr Mietrad im Trainingscamp anpassen wollen, sollten Sie diese Daten parat haben.
Rennrad richtig vermessen und dokumentieren

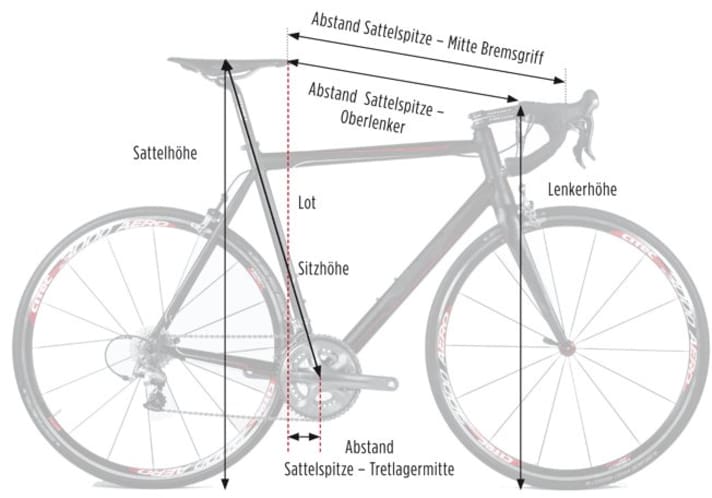

Wir zeigen die Basics der Radvermessung in neun einfachen Schritten. Viel Spaß beim Messen!
1. Bestimmen Sie Ihre richtige Schritthöhe: Pressen Sie eine Wasserwaage horizontal in den Schritt und bitten Sie einen Helfer, den Abstand von der Oberkante zum Boden zu messen. Variante ohne Helfer: Stellen Sie sich dicht z.B. vor einen Türrahmen und markieren Sie die Höhe der Oberkante mit Bleistift.

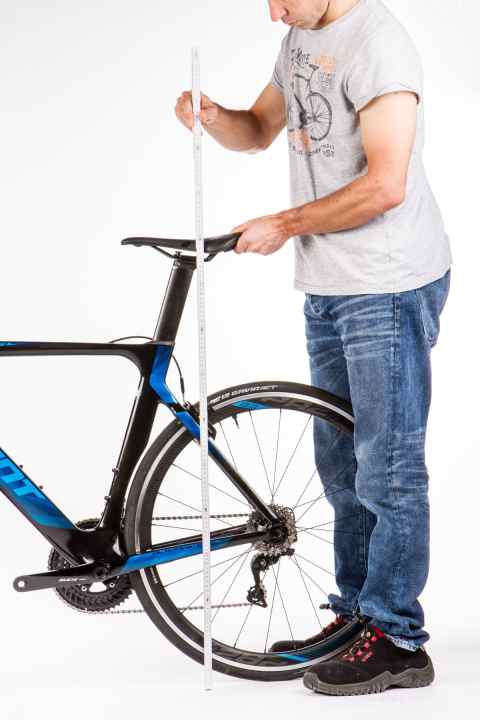

2. Messen Sie ihre Sattelhöhe, indem Sie den Abstand von der Oberkante der Sattelmitte vertikal bis zum Boden abmessen. Achten Sie für genaue Messergebnisse darauf, dass das Rad sicher und stabil auf ebenem Untergrund steht und das Maßband gerade zum Boden führt.

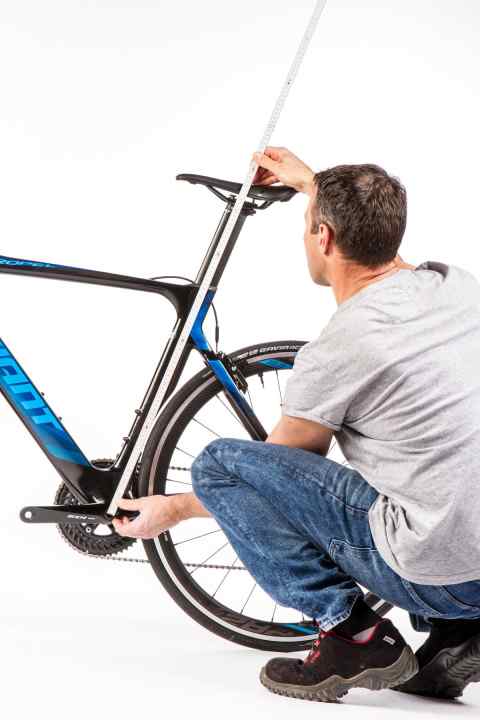

3. Messen Sie zur Bestimmung der Sitzhöhe den Abstand zwischen Oberkante der Sattelmitte und der Tretlagermitte.

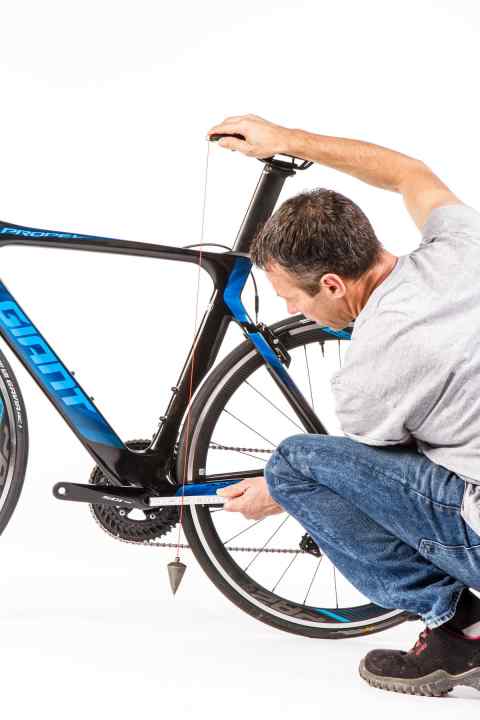

4. Abstand Sattelspitze – Tretlager: Fällen Sie von der Sattelspitze Richtung Boden ein Lot. Achten Sie darauf, dass das Seil locker hängen kann und sich nicht in Rahmen oder Kette verfängt. Messen Sie dann den Abstand zwischen Lotschnur und der Tretlagermitte. | Foto: TOUR Magazin/Kerstin Leicht

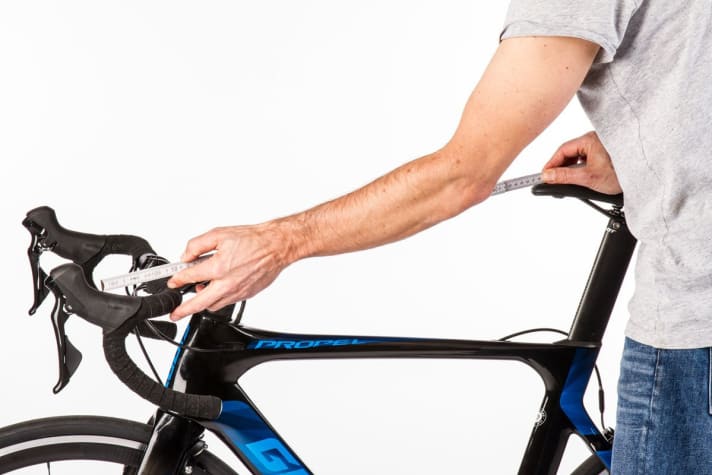

5. Abstand Sattelspitze – Bremsgriffe: Messen Sie von der Sattelspitze bis zur Mitte der Bremsgriffe, also bis zur leichten Wölbung vor den Bremshörnchen. Wichtig: Das Vorderrad muss gerade ausgerichtet sein. Ist es zur Seite gekippt, verkürzt sich die gemessene Strecke!

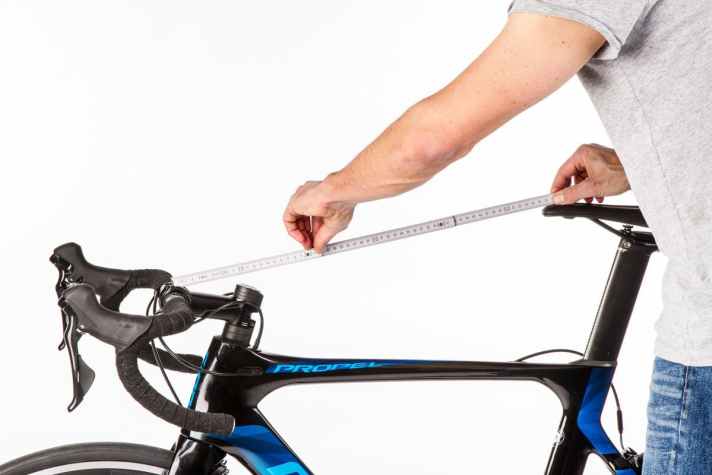

6. Abstand Sattelspitze – Oberlenker: Messen Sie von der Sattelspitze bis zur Lenkermitte, also bis zur Verschraubung von Vorbau und Lenker. Bei Aero-Rädern mit integriertem Cockpit: Nehmen Sie die horizontalen wie vertikale Mittelpunkt des Lenkers als Endpunkt der Messung.

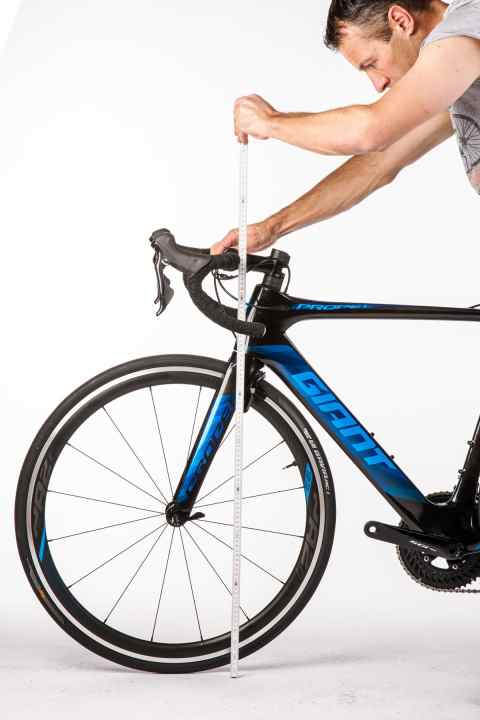

7. Die Lenkerhöhe bemisst sich aus der Entfernung des höchsten Punktes des Lenkers zum Boden.

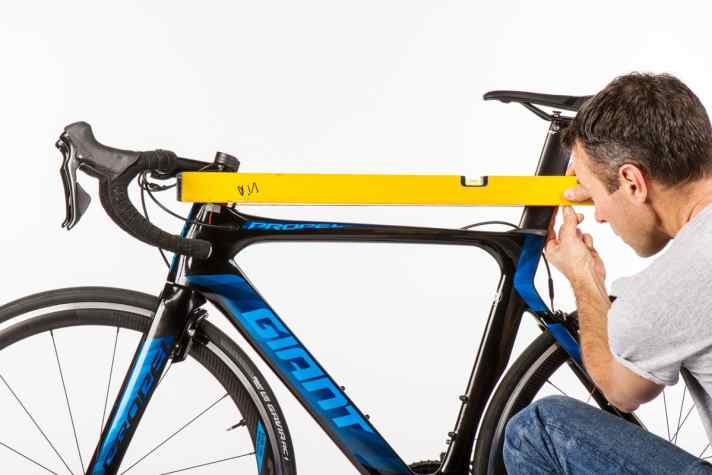

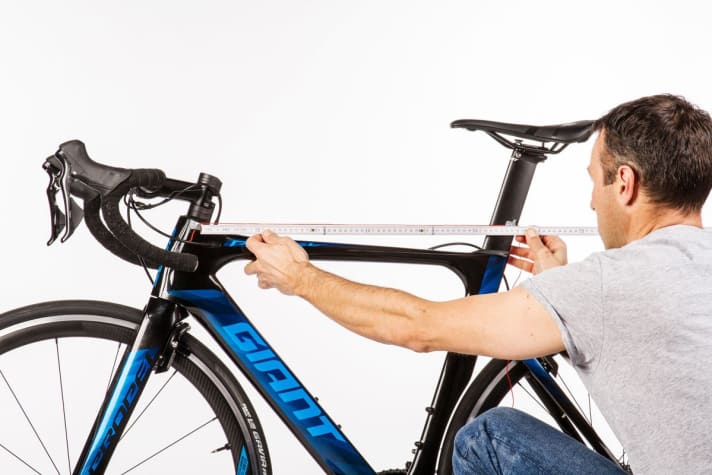

8. Um die Oberrohrlänge exakt zu messen, müssen Sie den Faden mit einem Klebestreifen am Steuerrohr fixieren und führen Sie den Faden mit Hilfe der Wasserwaage gerade zum Sitzrohr.
Messen Sie dann den Abstand von der Mitte des Steuerrohrs bis zur Mitte der Sattelstütze.

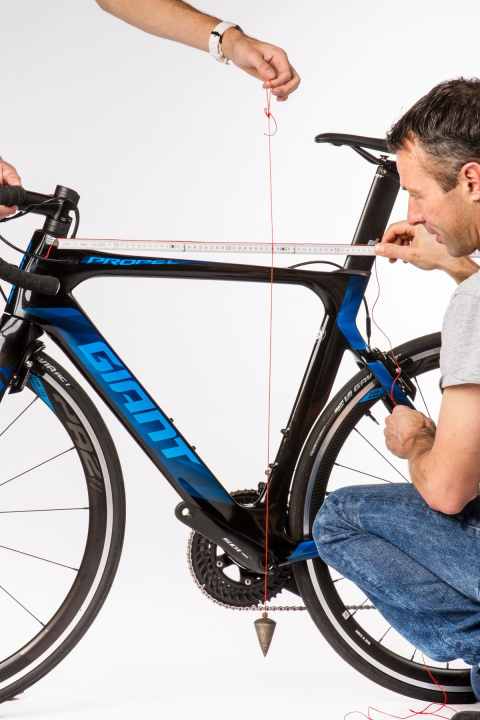

9. Fällen Sie vom gespannten Faden aus ein Lot zur Tretlagermitte. Markieren Sie am Faden die Stelle, an der Sie das Maßband im rechten Winkel zum Tretlager führen können. Die Distanz zwischen der Markierung und dem Tretlager ist der Stack, die Distanz von der Markierung zur Mitte des Steuerrohrs der Reach.
